네비수리 만도MD100 SD소켓 교체







안녕하세요^^ 만도 네비게이션 수리점 입니다.





오랜만에...만도MD100 네비 수리가 접수 되었네요~ㅎㅎ

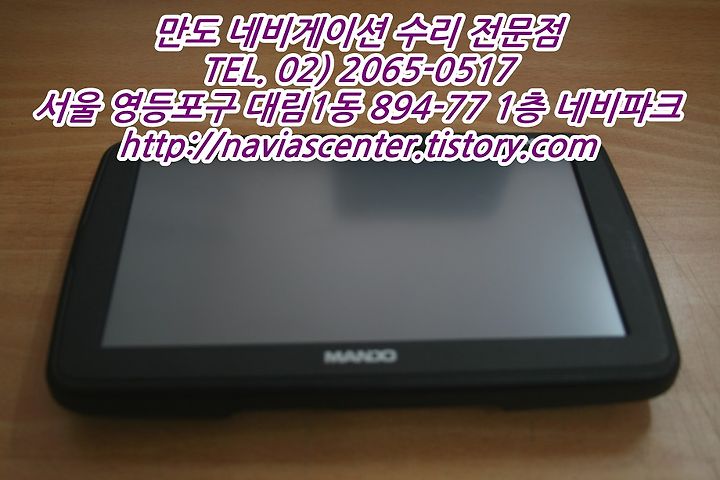

만도MD100 모델 입니다.



만도 네비게이션중에선 그리 많은 판매량을 기록한 제품은 아닙니다.



이 제품 이후에 바로 출시된 MX200 모델이 가장 많이 판매된 제품 입니다.



저희도 이 제품을 판매했었는데요.



당시 인기 있던 제품에 비해 현저히 떨어지는 LCD해상도가 가장 큰 약점이 아니었나 싶어요...ㅠ.ㅠ



480*234 LCD를 사용하고 있어서 화질이 그리 좋은 제품은 아닙니다...ㅠ.ㅠ

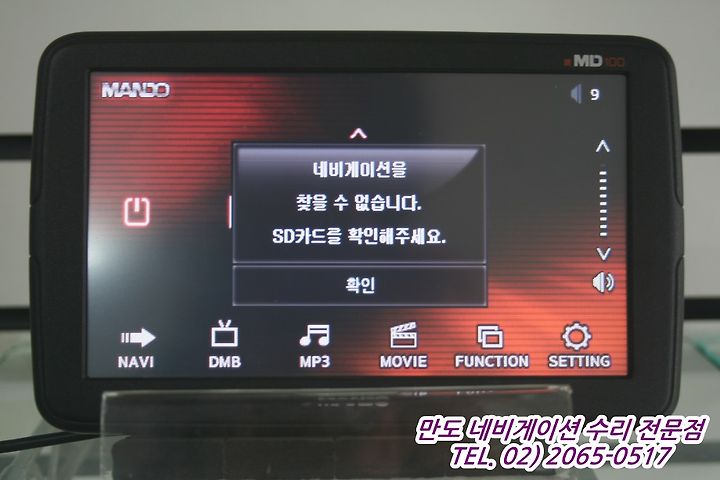

"네비게이션을 찾을 수 없습니다.SD카드를 확인해주세요." 라는 메세지가 나타나고 있네요....ㅠ.ㅠ



DMB는 아주 잘 나오는데...네비게이션을 실행시키면 이와 같은 메세지만 나타나고 네비 실행이 되질 않는 고장 입니다.



메모리카드를 포맷한 후에 업그레이드를 해도 마찬가지구요.



메모리카드를 바꿔서 해봐도...똑같은 메세지가 계속해서 나타나고 있어요~ㅠ.ㅠ











이렇게...DMB는 잘 나오는데,네비게이션만 작동이 안되는 문제는...



첫번째가 SD카드 불량,두번째가 SD소켓 불량,세번째가 CPU불량...정도가 원인이 되는데요.



이번 만도MD100 제품은 메모리카드를 바꿔서 TEST를 해도 계속해서 같은 메세지가 표시되기 때문에...SD카드 불량은 아닙니다.

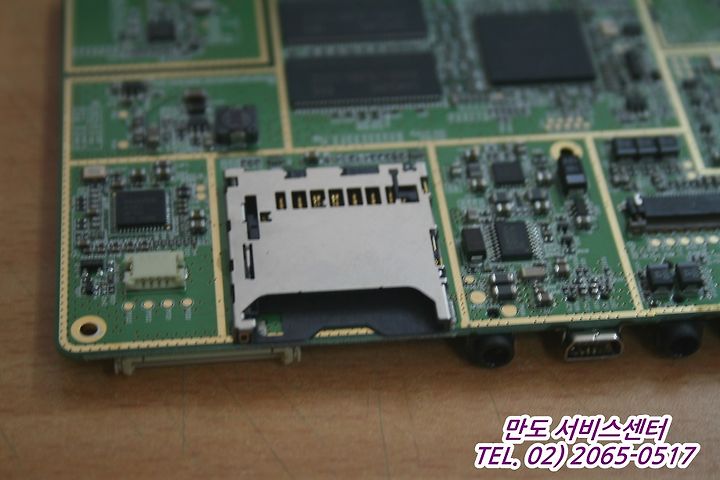

메모리카드에 이상이 없다면....그 다음으로 점검해 봐야 할 부품이 바로 이 SD소켓 입니다.

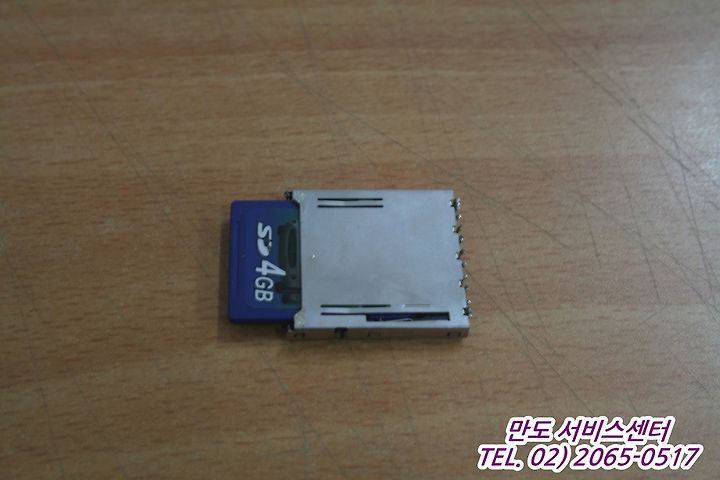

SD카드 소켓 또는 SD카드 슬롯이라고 하는 부품인데요.



이 부품이 메모리카드안에 있는 데이터를 읽어주는 장치 입니다.



이 장치가 고장이면...당연히 SD카드안에 있는 데이터를 읽어들일수가 없게 되는거죠~ㅎㅎ











SD소켓 네비수리는 교환을 해야 하는 경우가 있고,납땜만 다시 해도 되는 경우가 있습니다.



이번 만도MD100 제품은 납땜을 다시하는걸로는 되질 않네요....ㅠ.ㅠ 소켓 자체를 교체해야 하는 상황...ㅠ.ㅠ





그리고...SD소켓 종류는 10개가 넘습니다...ㅠ.ㅠ



납땜을 하는 다리가 조금씩 다르기 때문에 똑같은 부품이 아니면 네비수리를 할 수가 없어요~@.@













네비수리 중에서 SD소켓 교체는 시간이 조금 걸리는 작업 입니다...ㅠ.ㅠ



일단...손이 많이 가는 작업이기도 하구요.

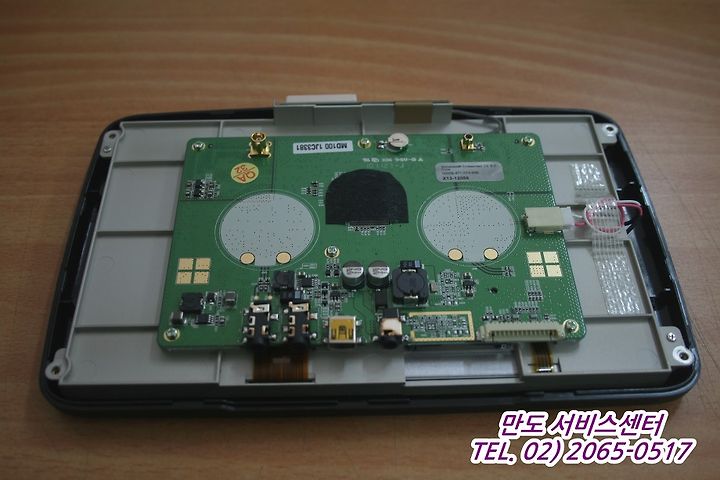

메인보드에 직접 납땜을 해야하는 작업이기 때문에 메인보드쪽에 쇼트가 나질 않도록 주의해서 작업을 해야만 하죠...@.@

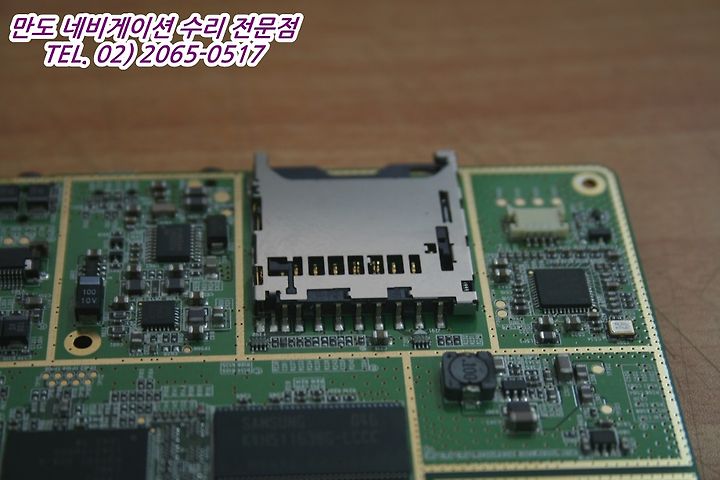

만도MD100 SD소켓 교환 작업이 끝났습니다.



네비수리 전에는 "네비게이션을 찾을 수 없습니다.SD카드를 확인해주세요."라는 메세지가 나타났었는데요.

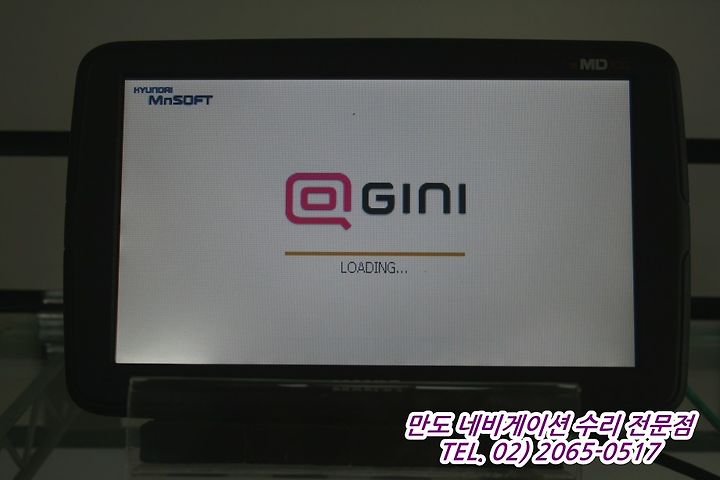

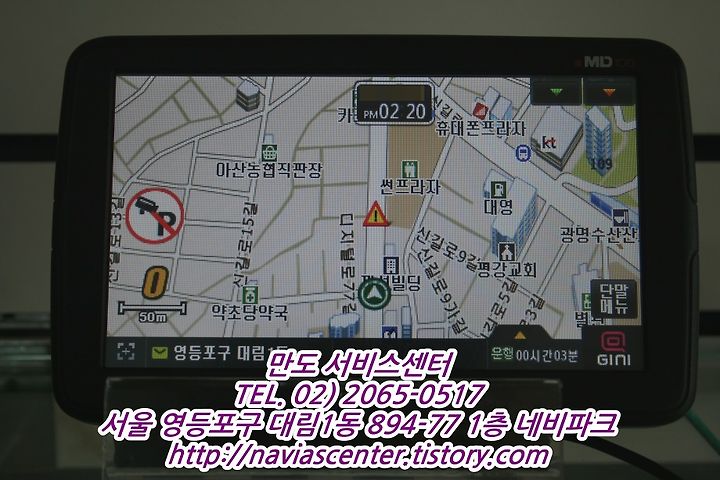

SD소켓을 교환하고나니...바로 지니 프로그램이 실행이 되네요~ㅎㅎ













오늘은 만도MD100 제품에 SD소켓을 교환하는 작업을 해 봤는데요.



이 외에도....



만도 네비게이션에서 가장 많이 고장이 나는 터치고장이나 스피커고장도 모두 저희쪽에서 수리가 가능 합니다.



감사합니다^^
